Контроль расхода пульпы и гидросмесей — один из самых сложных участков на ГОКах, обогатительных фабриках, шламовых узлах и в гидротранспортных системах. Среда непрозрачная, абразивная, неоднородная, часто с высокой концентрацией твёрдой фазы.
Классические методы измерения расхода — крыльчатые, электромагнитные, время-пролётные — в таких условиях либо быстро выходят из строя, либо не дают стабильных показаний.
В этой статье разберём, почему ультразвуковые доплеровские расходомеры стали одним из наиболее надёжных инструментов для работы с пульпой и что важно учитывать при выборе оборудования.
ОВЛ-Энерго регулярно сопровождает внедрение подобных систем, включая подбор приборов под конкретные условия эксплуатации, аудит трубопроводов и интеграцию в АСУТП. Ниже приводим инженерный разбор метода, основанный на практическом опыте и анализе ультразвуковых доплеровских расходомеров.
Классические методы измерения расхода — крыльчатые, электромагнитные, время-пролётные — в таких условиях либо быстро выходят из строя, либо не дают стабильных показаний.
В этой статье разберём, почему ультразвуковые доплеровские расходомеры стали одним из наиболее надёжных инструментов для работы с пульпой и что важно учитывать при выборе оборудования.
ОВЛ-Энерго регулярно сопровождает внедрение подобных систем, включая подбор приборов под конкретные условия эксплуатации, аудит трубопроводов и интеграцию в АСУТП. Ниже приводим инженерный разбор метода, основанный на практическом опыте и анализе ультразвуковых доплеровских расходомеров.
Природа измерительной задачи: почему пульпа — сложный объект контроля
Пульпа представляет собой неоднородную дисперсную систему, в которой твёрдая фаза распределена в жидкости в широком диапазоне концентраций. Для инженерных систем характерны следующие особенности:
- Высокая абразивность и износостойкие футеровки (резина, ПЭ, полиуретан).
- Непрозрачность среды, исключающая использование оптических методов.
- Динамическое изменение гранулометрии и концентрации твёрдой фазы.
- Требования к непрерывности производственного цикла, исключающие врезку оборудования в действующие линии.
Эти технологические факторы формируют ограничения для большинства традиционных расходомеров и требуют поиска методов, чувствительных именно к движущимся включениям, а не к свойствам жидкой фазы.
Доплеровский метод: физические предпосылки устойчивой работы
Ультразвуковой доплеровский расходомер регистрирует изменение частоты отражённого сигнала, возникающее при прохождении волны через поток с твёрдыми частицами. Важный инженерный вывод:
чем выше концентрация взвешенной фазы, тем более выражен доплеровский эффект и выше стабильность измерений.
чем выше концентрация взвешенной фазы, тем более выражен доплеровский эффект и выше стабильность измерений.
Поэтому доплеровские приборы эффективно работают:
- при высокой плотности пульпы;
- при неоднородности состава;
- при наличии крупных и мелких включений;
- в арматуре и трубопроводах с футеровкой.
Метод не зависит от электропроводности среды (как электромагнитные расходомеры), не подвергается абразивному износу (как механические), и не требует прозрачности (как время-пролётные ультразвуковые схемы).
Накладная установка: инженерные преимущества при модернизации и ПНР

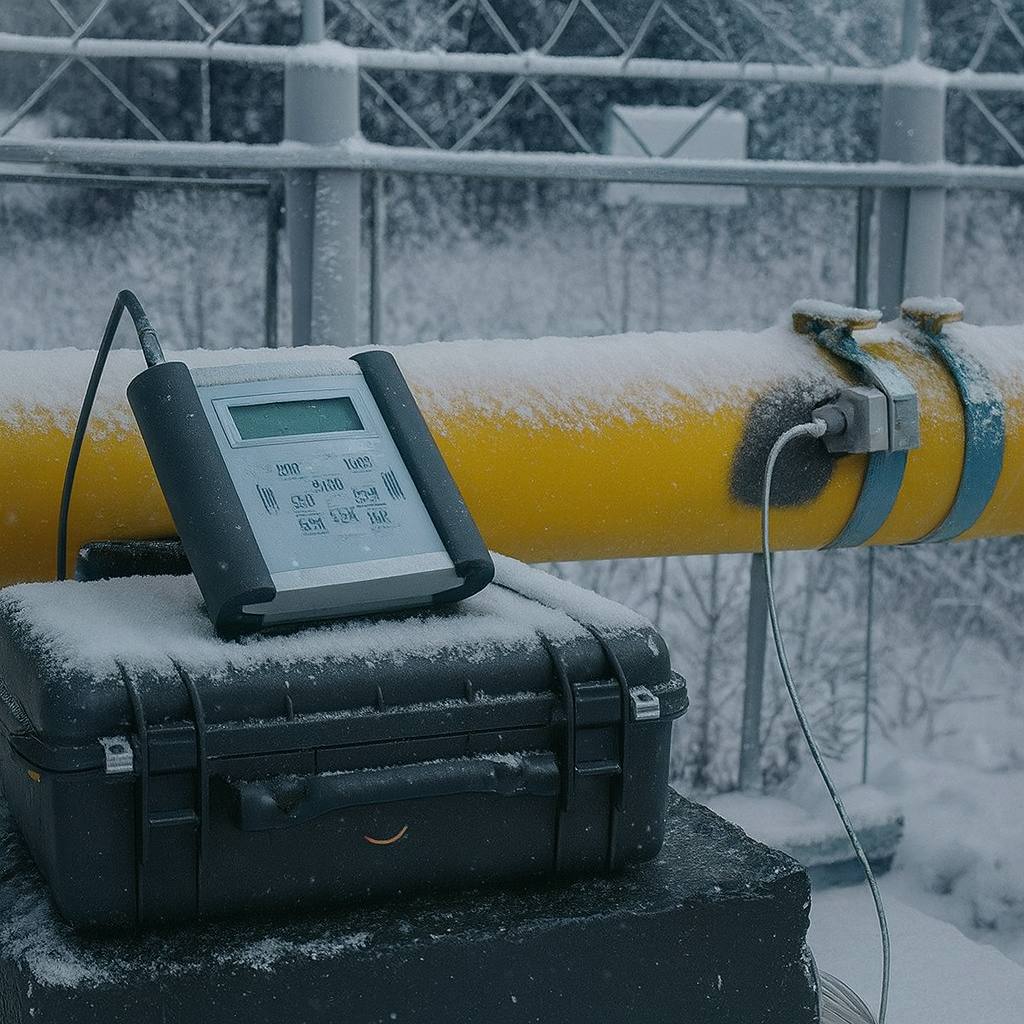

Одним из ключевых эксплуатационных преимуществ является возможность установки датчика снаружи трубы, без вмешательства в её конструкцию.
Для метрологов, подрядчиков и интеграторов это означает:
- возможность проведения работ без остановки потока;
- отсутствие требований к врезке, сварке или демонтажу участка;
- минимизацию рисков нарушения герметичности;
- отсутствие контакта датчика с абразивной средой → отсутствие износа;
- сокращение сроков ПНР и, как следствие, стоимости проекта.
Это особенно важно в системах гидротранспорта, где простой линии может стоить предприятиям десятки миллионов рублей в сутки.
В инженерных проектах ОВЛ-Энерго накладные расходомеры часто становятся единственным технически и экономически обоснованным вариантом, особенно при модернизации старых линий.
В инженерных проектах ОВЛ-Энерго накладные расходомеры часто становятся единственным технически и экономически обоснованным вариантом, особенно при модернизации старых линий.
Практическая применимость: задачи, решаемые доплеровскими расходомерами
Контроль расхода и скорости потока
Доплеровский прибор корректно работает в диапазоне скоростей 0,1–15 м/с, что позволяет использовать его на большинстве пульпопроводов, включая высокоскоростные магистрали.
Диагностика насосного оборудования
Снижение расхода при сохранении режима насосов — один из самых надёжных индикаторов:
- износа рабочего колеса;
- частичного засора;
- кавитационной эрозии;
- нарушения гранулометрии.
Таким образом расходомер фактически становится диагностическим датчиком первого порядка.
Оценка состояния трубопровода
По изменению профиля скорости можно судить о:
- зарастании футеровки;
- нарушении геометрии канала;
- появлении отложений;
- частичных закупорках.
Интеграция в АСУТП и цифровые системы
Поддержка ModBUS TCP/RTU, RS-485 позволяет встроить расходомер в существующие SCADA и использовать данные для:
- построения цифровых близнецов участков;
- прогнозирования ремонтов;
- оптимизации работы насосных станций;
- систем раннего предупреждения.
Критерии выбора: что важно для метрологов и проектировщиков
Материал трубы и толщина стенки
Работает через стенку до 30 мм, включая футеровки — это редкая способность, критичная для ГОКов.
Диаметр трубопровода
Поддерживается диапазон от 30 до 1600 мм, что закрывает весь спектр пульпопроводов от хвостовых линий до магистральных трасс.
Температура среды
Рабочий диапазон +1…+150 °C покрывает подавляющее большинство технологических узлов.
Требования к точности
Погрешность ±2% считается крайне хорошим значением для дисперсных сред.
Требования к поверке и регистрации
Расходомеры зарегистрированы в госреестре средств измерений, что важно для предприятий, работающих под контролем Ростехнадзора.
Где доплеровские расходомеры дают наибольший эффект
Анализ инженерных проектов ОВЛ-Энерго показывает, что доплеровские расходомеры дают максимальный эффект:
- на пульпопроводах после дробления и мельничных отделений;
- в системах гидротранспорта и шламовых линиях;
- на насосных станциях хвостовых хозяйств;
- в технологических линиях обогащения;
- в блочном оборудовании для гидросмесей;
- в комплексах АСУТП, где требуются непрерывные данные по расходу.
Для проектировщиков и интеграторов это даёт возможность включать прибор в технико-коммерческие предложения как надёжное и малозатратное решение для сложных сред.
Экспертное мнение: инженерная целесообразность применения
С инженерной точки зрения доплеровские расходомеры являются оптимальным инструментом для измерения расхода непрозрачных и абразивных сред, поскольку:
- не требуют вмешательства в трубопровод;
- устойчивы к изменению свойств пульпы;
- не подвергаются износу;
- позволяют проводить достоверный контроль даже при тяжёлых условиях эксплуатации.
ОВЛ-Энерго применяет такие приборы в составе комплексных решений — от локальных измерительных узлов до интеграции в полные АСУТП пульпопроводов и насосных станций. Наш опыт показывает, что правильный инженерный подбор расходомера позволяет существенно снизить аварийность, оптимизировать энергопотребление насосных агрегатов и улучшить управляемость технологического процесса.
